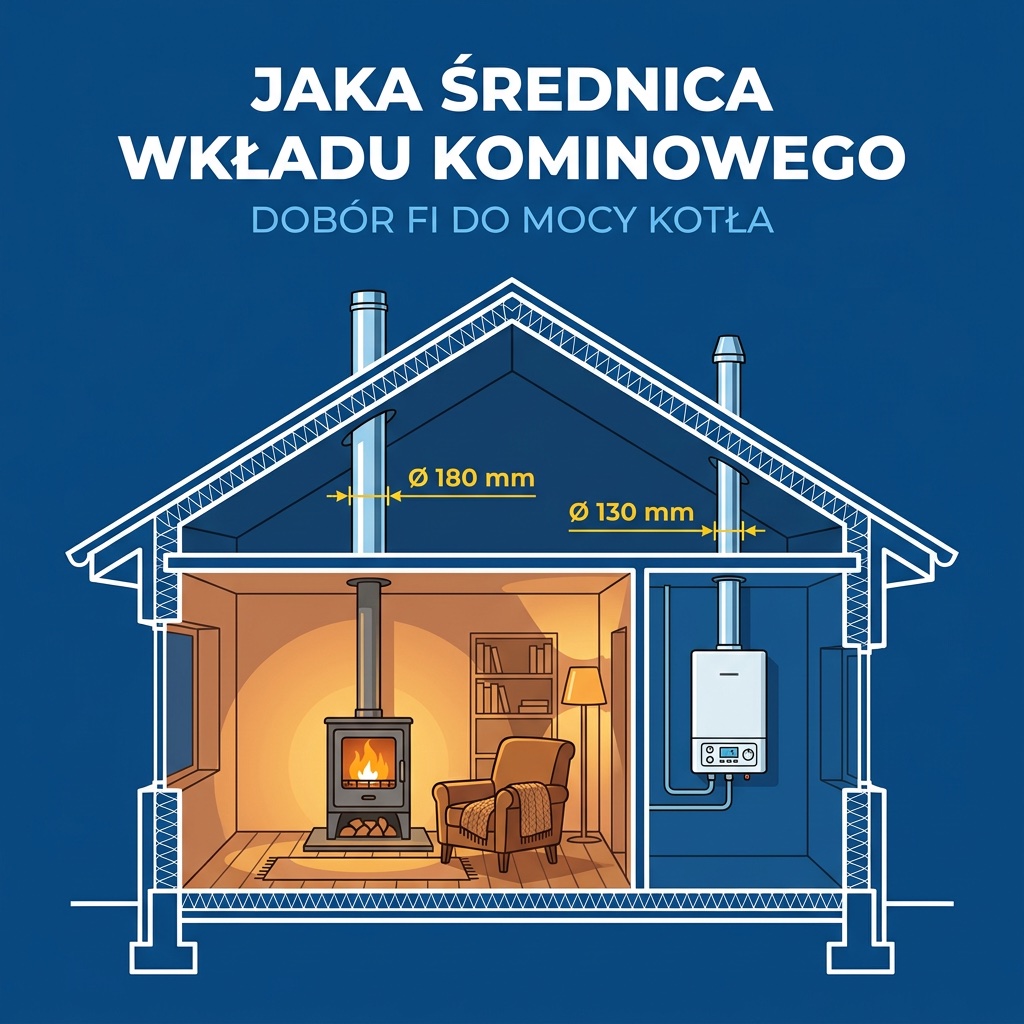

Średnicę wkładu kominowego bierze się z dokumentacji technicznej urządzenia, nie z przelicznika na kilowaty. Punktem wyjścia jest średnica wylotu spalin z kotła albo z wkładu kominkowego i poniżej tej wartości wkładu się nie zwęża. Wkłady okrągłe Prodmax są w szesnastu średnicach od 80 do 400 mm, więc zwykle da się trafić dokładnie w to, co podaje producent kotła.
Dlaczego sama moc kotła nie wystarczy
Ciąg w kominie zależy od kilku rzeczy naraz: wysokości komina nad wylotem z kotła, temperatury spalin, liczby kolan na drodze i tego, czy komin jest ocieplony. Dwa takie same kotły 24 kW w dwóch różnych domach mogą wymagać dwóch różnych średnic, bo jeden ma komin 6 m wewnątrz budynku, a drugi 9 m po zewnętrznej ścianie. Właśnie dlatego w dokumentacji kotła obok średnicy króćca stoi zwykle maksymalna długość odprowadzenia spalin i dopuszczalna liczba kolan.
Dokładne sprawdzenie robi się obliczeniem cieplno-przepływowym komina według PN-EN 13384-1. Robi je projektant albo kominiarz i to jest jedyna droga, kiedy komin ma nietypową geometrię: dwa kolana, długi odcinek poziomy, wyprowadzenie po elewacji. Przy typowym podłączeniu jednego kotła do pionu wystarcza zwykle to, co pisze producent urządzenia.
Zaczynasz od wylotu z urządzenia
Otwórz instrukcję kotła i znajdź średnicę króćca spalin. To jest liczba, od której się startuje. Przy króćcu 130 mm minimalna średnica wkładu to również 130 mm. Węższa rura dławi urządzenie, podnosi opory przepływu i przy kotle z otwartą komorą grozi cofaniem spalin do pomieszczenia. Powiększenie w rozsądnym zakresie jest dopuszczalne, jeśli dokumentacja kotła to przewiduje.
Do dopasowania samego połączenia z kotłem służą osobne elementy: redukcja segmentowa S1 i jej wersja odwrotna S2, dostępne w całym zakresie 80–400 mm, oraz rura teleskopowa, którą wyrównuje się wysokość odcinka. W systemie turbo do kotła kondensacyjnego jest do tego adapter kotła. Redukcja nie służy do tego, żeby zmniejszyć średnicę komina, gdy wkład nie chce wejść w kanał.
Typowe średnice według urządzenia
Poniżej wartości, które najczęściej widać w dokumentacjach kotłów sprzedawanych w Polsce. Traktuj je jako punkt odniesienia przed zajrzeniem do instrukcji, nie zamiast niej.
| Urządzenie | Typowy wylot spalin (sprawdź w instrukcji) | Wkład |
|---|---|---|
| Kocioł gazowy z otwartą komorą, 18–24 kW | fi 110–130 mm | kwasoodporny 1.4404, blacha 0,6 mm |
| Kocioł kondensacyjny lub z zamkniętą komorą | 60/100 mm, przy większych mocach 80/125 mm | turbo z uszczelkami, blacha 0,4 lub 0,6 mm |
| Kocioł na pellet, 15–25 kW | fi 80–100 mm, komin zwykle 130–150 mm | żaroodporny 1.4828, blacha 1 mm |
| Kocioł na drewno, 20–30 kW | czopuch fi 150–160 mm | żaroodporny 1.4828, blacha 1 mm |
| Wkład kominkowy lub koza, 8–14 kW | fi 150–200 mm | żaroodporny 1.4828 plus przyłącze z blachy czarnej |
Gatunek stali dobiera paliwo, nie średnica. Kwasoodporna 1.4404 idzie do gazu i oleju opałowego, żaroodporna 1.4828 do drewna i pelletu. Ekogroszku i węgla katalog nie dopuszcza w żadnym z tych systemów. Asortyment okrągły kwasoodporny jest w kategorii wkłady kominowe okrągłe kwasoodporne, a systemy dla kotłów z zamkniętą komorą w kategorii wkłady do pieców kondensacyjnych.
Ile średnic naprawdę masz do wyboru
Wkłady okrągłe robione są w średnicach 80, 100, 110, 120, 125, 130, 140, 150, 160, 180, 200, 220, 250, 300, 350 i 400 mm. Skoki co 10 mm w najczęściej używanym zakresie 100–200 mm oznaczają, że nie trzeba zaokrąglać w górę o dwa rozmiary. Jeśli kocioł ma króciec 125 mm, bierzesz wkład 125, a nie 130 czy 150.
Rury są w odcinkach 250, 330, 500 i 1000 mm. Wysokość komina składa się z tych długości plus rura teleskopowa na wyrównanie, więc przed zamówieniem warto zmierzyć pion od czopucha do wylotu nad dachem. Wersja żaroodporna okrągła opisana jest w katalogu w zakresie DN100–DN300, kwasoodporna od DN80 do DN400.
Zwężenie przekroju to najczęstszy błąd przy remoncie
Stary komin murowany albo ceramiczny ma kanał o wymiarze wewnętrznym rzędu 140 × 140 mm. Wchodzi w niego wkład okrągły fi 120, przy fi 130 zostaje kilka milimetrów luzu na całej wysokości i wkład trudno przeciągnąć. Problem robi się poważny, gdy dokumentacja kotła wymaga fi 150, a w kanale fizycznie mieści się tylko 120.
Wstawienie fi 120 tam, gdzie dokumentacja mówi 150, to zejście z 177 do 113 cm² światła, czyli o ponad jedną trzecią mniej. Komin trzeba wtedy poprowadzić inaczej: zmienić kształt przekroju na owalny, jeśli kanał jest prostokątny, albo postawić nowy komin po zewnętrznej ścianie budynku. Porównanie obu dróg opisaliśmy we wpisie komin jednościenny czy dwuścienny.
Owal ratuje sytuację w ciasnym kanale
Wkłady owalne są w wymiarach 100/200, 100/220, 120/200, 120/220, 120/240 i 140/250 mm, w blasze 0,6 mm w wersji kwasoodpornej i 1 mm w żaroodpornej. Owal wykorzystuje kanał prostokątny na całej szerokości, a nie tylko w okręgu wpisanym w jego krótszy wymiar.
Weźmy kanał 140 × 240 mm. Rura okrągła wejdzie w niego najwyżej fi 130, bo ogranicza ją krótszy wymiar, i da 133 cm² światła. Owal 120/240 w tym samym kanale ma, licząc jak elipsę, około 226 cm². Ta różnica przekłada się wprost na ilość spalin, jaką komin odprowadzi w tym samym czasie. Wymiary i odcinki 250, 500 oraz 1000 mm są w kategorii wkłady kominowe owalne.
Za duża średnica też przeszkadza
Wkład znacznie szerszy niż wylot z kotła nie daje lepszego ciągu. Spaliny w zbyt dużym przekroju zwalniają i wychładzają się, przez co ciąg spada, a na ściance skrapla się więcej wody. Przy kotle gazowym kondensat jest kwaśny i to dlatego wkład jest z blachy 1.4404, ale nadmiar kondensatu trzeba jeszcze odprowadzić odskraplaczem.
Przy palenisku na drewno wychłodzone spaliny odkładają się w kominie jako sadza i smoła, a to prosta droga do pożaru sadzy. Wkłady żaroodporne mają w katalogu podaną temperaturę pracy 600 °C i odporność na pożar sadzy w klasie G, ale zapas materiałowy nie zastępuje właściwie dobranej średnicy.
Jeśli komin idzie po elewacji
W kominie dwuściennym liczy się średnica rury wewnętrznej i ją dobiera się tak samo jak wkład, od króćca kotła. System KOMIN-MAX DUO jest w zakresie od DN100/160 do DN500/600, czyli od rury wewnętrznej 100 mm w płaszczu 160 mm. Wersja żaroodporna DUO ŻARO idzie od DN130/290 do DN300/440 i ma grubszą izolację, 70 mm.
Drugi wymiar w oznaczeniu to średnica zewnętrzna płaszcza i on decyduje o tym, ile miejsca komin zajmie na ścianie oraz jakich wsporników potrzebuje. Przy DN200/260 płaszcz ma 260 mm, więc odsunięcie od elewacji planuje się od tej wartości, nie od 200.
Skąd bierzemy te dane
Zakresy średnic, wymiary owali, długości odcinków, grubości blach i temperatury pracy pochodzą z katalogu kominowego Prodmax 2025, czyli od producenta, którego systemy sprzedajemy. Wartości typowych wylotów spalin w tabeli to zakresy spotykane w dokumentacjach kotłów i mają służyć do wstępnej orientacji. Napisz, jaki masz kocioł, jaka jest wysokość komina i wymiar kanału, a dobierzemy średnicę i policzymy, ile odcinków wchodzi w Twój pion.
FAQ
Jaka średnica wkładu kominowego do kotła gazowego 24 kW?
Nie ma jednej wartości dla tej mocy. Przy kotłach z otwartą komorą spalania w tym zakresie mocy króciec ma zwykle 110–130 mm i taką średnicę wkładu się przyjmuje. Decyduje instrukcja kotła, a przy nietypowej geometrii komina obliczenie według PN-EN 13384-1. Kocioł kondensacyjny 24 kW to zupełnie inny przypadek, bo pracuje z systemem powietrzno-spalinowym 60/100 mm.
Czy wkład może być większy niż króciec spalin kotła?
Może, jeśli dokumentacja urządzenia to dopuszcza, ale bez przesady. Zbyt duży przekrój wychładza spaliny, obniża ciąg i zwiększa ilość kondensatu w rurze. Przy kotle gazowym najczęściej stosuje się średnicę równą króćcowi albo o jeden rozmiar większą, na przykład 130 mm przy króćcu 125 mm.
Czy da się wstawić wkład do komina 14 × 14 cm?
Tak, w kanale o świetle 140 × 140 mm mieści się wkład okrągły fi 120, czyli 113 cm² światła. Jeśli kocioł wymaga więcej, w kwadratowym kanale owal nic nie zmieni, bo wersje 100/200 do 140/250 mm wykorzystują dopiero kanał prostokątny. Zostaje wtedy komin dwuścienny po elewacji. Wymiar kanału zmierz w kilku miejscach na wysokości, bo stare kominy bywają skręcone i zwężone wypływkami zaprawy.
Jaka średnica wkładu do kominka?
Z wylotu wkładu kominkowego lub kozy, najczęściej fi 150–200 mm. Tego przekroju nie zmniejsza się na żadnym odcinku, także w przyłączu od kominka do komina. Przyłącza z blachy czarnej DC01 robione są w średnicach 100–300 mm, z temperaturą pracy 600 °C, więc dobiera się je pod wylot urządzenia.
Czy redukcją można zmniejszyć średnicę, żeby wkład wszedł w kanał?
Nie. Redukcja segmentowa S1 lub S2 służy do dopasowania połączenia z króćcem urządzenia, na krótkim odcinku. Zwężenie pionu na całej wysokości zmienia warunki pracy komina i wychodzi poza to, co przewiduje dokumentacja kotła. Gdy w kanale brakuje miejsca, wybiera się owal albo komin dwuścienny po zewnętrznej ścianie.
