Komin zewnętrzny izolowany — kiedy wybrać i jak przebiega montaż

Komin zewnętrzny izolowany to dwuścienna rura ze stali nierdzewnej, którą prowadzi się po elewacji i mocuje do ściany na wsporniku i obejmach. Wybiera się go wtedy, gdy w budynku nie ma wolnego przewodu kominowego albo ten, który jest, ma za mały przekrój, przecieka lub kończy się w złym miejscu. Między rurą wewnętrzną a płaszczem leży wełna mineralna: 30–50 mm w wersji kwasoodpornej i 70 mm w żaroodpornej.

Kiedy komin na elewacji wygrywa z wkładem w istniejącym przewodzie

Jeśli w domu jest wolny, prosty kanał murowany o właściwym przekroju, taniej wychodzi wsunięcie w niego wkładu. Komin zewnętrzny robi się wtedy, gdy tej możliwości nie ma. Najczęstsze sytuacje wyglądają tak:

• Dobudowana kotłownia, garaż albo pomieszczenie gospodarcze, przy których w ogóle nie postawiono komina.
• Kanał zajęty przez wentylację, a wolnego w budynku nie ma.
• Przekrój za mały. W kanale o świetle 14 × 14 cm zmieści się owal 120/220, ale okrągły wkład fi 150 już nie.
• Przewód z załamaniami albo z odsadzkami, przez które nie da się przepchnąć sztywnych rur.
• Poddasze zaadaptowane na pokoje i nie ma jak dostać się do komina od środka bez rozbierania zabudowy.

Jest jeszcze powód, który widać dopiero po pierwszym mrozie. Komin postawiony na zewnątrz stoi w zimnym powietrzu na całej długości, więc spaliny szybciej oddają ciepło i ciąg siada. Dokumentacja producenta mówi o tym wprost: komin zewnętrzny jest szczególnie narażony na różnice temperatur i to izolacja zapobiega zaburzeniom ciągu. Dlatego na elewację nie montuje się rury jednościennej. Różnice między konstrukcjami rozpisaliśmy we wpisie komin jednościenny czy dwuścienny.

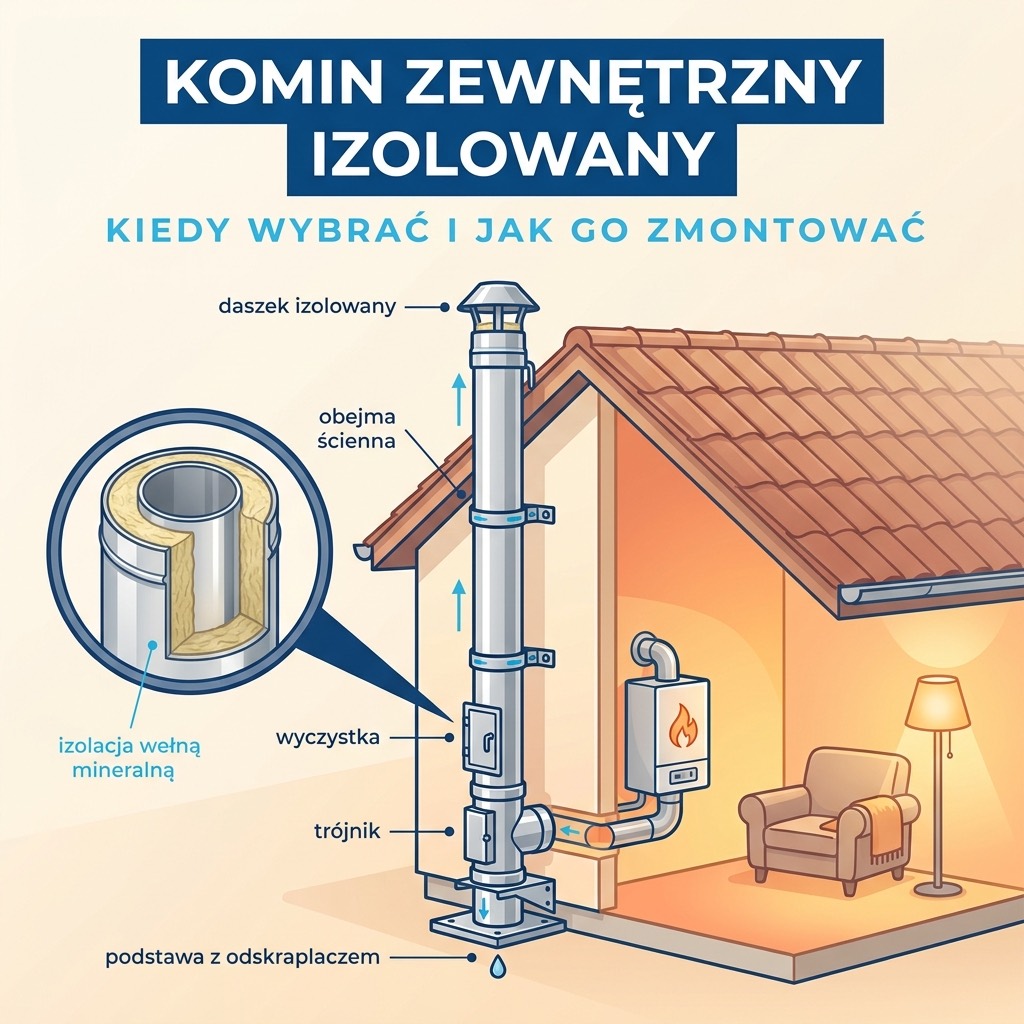

Z czego składa się komin zewnętrzny, od podstawy po daszek

Zestaw kompletuje się od dołu. Kolejność montażu jest też kolejnością zamawiania, bo każdy element trzeba dobrać do tej samej średnicy nominalnej:

• Odskraplacz z podstawą. Zamyka pion od dołu i odbiera kondensat króćcem spustowym. Płyta podstawy ma 240 × 240 mm przy DN100/160, 300 × 300 mm przy DN150/220 i 700 × 700 mm przy DN500/600.
• Wspornik nośny z regulacją 50–100 mm, przykręcany do ściany. Przenosi ciężar całego pionu.
• Trójnik 87° albo 45°, w który wchodzi przyłącze od kotła. Trójnik 87° w rozmiarze DN150/220 ma 420 mm wysokości, w DN100/160 tylko 360 mm. Wersja 45° jest wyraźnie dłuższa, w DN150/220 to 511 mm.
• Wyczystka z drzwiczkami 140 × 140 mm (element ma 390 mm) albo 140 × 210 mm (460 mm).
• Rury proste w odcinkach 250, 330, 500 i 1000 mm w systemie kwasoodpornym. Wersja żaroodporna ma 250, 500 i 1000 mm.
• Obejmy ścienne regulowane w czterech wariantach odsunięcia od muru: 100, 200, 350 i 500 mm. Taśma ma 50 mm szerokości do fi 350 i 80 mm od fi 400 w górę.
• Obejma wzmacniająca o wysokości 77 mm (fi 160–350) lub 89 mm (fi 400–600), spinająca połączenia na dłuższych pionach.
• Obejma do odciągu, jeśli komin wystaje wysoko ponad dach i trzeba go zakotwić linkami.
• Daszek izolowany albo nasada, plus okapnik z maskownicą w miejscu przejścia.

Do zmiany kierunku służą kolana 15°, 30°, 45°, 60° i 90°. Przy elewacji przydają się głównie parami: dwa kolana 30° albo 45° pozwalają ominąć okap dachu i wrócić do pionu.

Kwasoodporny czy żaroodporny — który system na zewnątrz

O wyborze decyduje paliwo, nie miejsce montażu. Kocioł gazowy albo olejowy z otwartą komorą spalania to system KOMIN-MAX DUO kwasoodporny. Kominek, koza i kocioł na drewno lub pellet wymagają wersji żaroodpornej. Węgla i ekogroszku nie palimy w żadnym z nich — katalog producenta ma przy tych systemach osobną ikonę zakazu.

Cecha	DUO kwasoodporny 1.4404	DUO ŻARO 1.4828
Paliwo	gaz, olej opałowy	drewno, pellet
Grubość rury wewnętrznej	0,6 mm (na zamówienie 0,8 i 1,0 mm)	1,0 mm
Izolacja	wełna mineralna 30–50 mm	wełna mineralna 70 mm
Zakres średnic	DN100/160 – DN500/600	DN130/290 – DN300/440
Średnica zewnętrzna przy wkładzie fi 130	200 mm	290 mm
Temperatura pracy	do 600 °C	do 600 °C
Praca pod ciśnieniem	podciśnienie	podciśnienie

Obie wersje mają odporność na pożar sadzy (klasa G) i deklarację CE 1450-CPR-0010 według PN-EN 1856-1:2009. Płaszcz zewnętrzny robi się ze stali 1.4301, a połączenia spawa plazmowo w osłonie argonu, przez co spoina nie utlenia się i zostaje szczelna. Wełna wytrzymuje pracę ciągłą do 700 °C, czyli więcej niż wkład, który obejmuje.

Jedna uwaga o kotłach kondensacyjnych: DUO pracuje w podciśnieniu i nie jest systemem powietrzno-spalinowym. Do kondensatu z zamkniętą komorą spalania idzie osobny system turbo, koncentryczny.

Ile taki komin wystaje poza ścianę

To pytanie pada zawsze, bo komin jest widoczny z ulicy. Liczy się prosto: odsunięcie osi od muru plus połowa średnicy zewnętrznej. Przy kotle gazowym z wkładem fi 150 płaszcz ma 220 mm, a przy obejmie odsuniętej o 200 mm komin wychodzi około 310 mm od elewacji. Ten sam wkład fi 150 w wersji żaroodpornej to już płaszcz 290 mm, czyli około 345 mm od ściany, bo izolacja jest grubsza o 20 mm na stronę.

Na dole dochodzi płyta podstawy: 300 × 300 mm dla DN150/220. Trzeba jej zostawić miejsce na cokole albo na fundamencie i pamiętać, że pod króciec odskraplacza ktoś musi podstawić naczynie. Jeżeli komin przechodzi obok ocieplenia, obejmy dobiera się z większym odsunięciem — stąd warianty 350 i 500 mm.

Montaż krok po kroku

Kolejność prac przy typowym kominie przy ścianie szczytowej:

1. Przebicie przez ścianę na wysokości króćca kotła i osadzenie przejścia. Otwór wypada tak, żeby przyłącze szło ze spadkiem w stronę komina.
2. Przykręcenie wspornika nośnego i osadzenie na nim odskraplacza z podstawą.
3. Trójnik 87° lub 45°, a nad nim wyczystka z drzwiczkami, dostępna z poziomu terenu.
4. Pion z rur 1000 mm, dobity odcinkami 500, 330 i 250 mm do wymaganej wysokości.
5. Obejmy ścienne na kołkach M10 lub M12, w miarę wznoszenia pionu. Na łączeniach obejmy wzmacniające.
6. Ominięcie okapu dwoma kolanami 30° lub 45°, jeśli dach wystaje poza lico ściany.
7. Wyprowadzenie ponad dach, daszek izolowany albo nasada, okapnik z maskownicą.
8. Odbiór kominiarski. Każdy komin i każdy wkład musi obejrzeć uprawniony kominiarz, zanim podłączy się urządzenie.

Fragment ponad dachem, powyżej ostatniej obejmy, jest najbardziej narażony na wiatr. Jeśli wystaje wyżej niż na metr, montuje się obejmę do odciągu i kotwi komin linkami do połaci.

Jak wysoko ponad dach

Zasada jest ta sama co przy kominie murowanym i wynika z PN-89/B-10425. Przy dachu o nachyleniu do 12° wylot ma być co najmniej 0,6 m nad powierzchnią dachu. Przy dachu stromszym niż 12° wystarczy 0,3 m nad połacią, ale odległość mierzona poziomo od tej połaci musi wynosić minimum 1,0 m. Gdy pokrycie jest łatwo zapalne, na przykład gontowe albo strzecha, wylot wyprowadza się 0,6 m ponad kalenicę.

To są minima. Realną wysokość powinien wyliczyć projektant albo kominiarz z obliczeń cieplno-przepływowych według PN-EN 13384-1, biorąc pod uwagę moc urządzenia, długość przewodu i sąsiednie przeszkody. Za niski komin przy wysokim drzewie albo sąsiednim budynku potrafi cofać ciąg mimo poprawnej średnicy.

Skąd bierzemy te dane

Wymiary elementów, zakresy średnic, grubości blach i grubości izolacji pochodzą z katalogu producenta, czyli z naszej fabryki: charakterystyka systemów DUO i DUO ŻARO ze strony 33, schemat elementów ze strony 34, tabele wymiarowe rur, trójników, wyczystek, odskraplaczy, wsporników i obejm ze stron 35–44 oraz wymiary DUO ŻARO ze stron 45–46. Klasy i certyfikat CE 1450-CPR-0010 podano za PN-EN 1856-1:2009. Wysokości wyprowadzenia ponad dach są za PN-89/B-10425, a odesłanie do obliczeń ciągu za PN-EN 13384-1. Wszystkie kominy izolowane, które sprzedajemy w kategorii kominy izolowane, to produkty tego samego producenta, więc wymiary z katalogu zgadzają się z tym, co przyjedzie na paletę.

Najczęstsze pytania

Czy komin zewnętrzny izolowany wymaga pozwolenia na budowę?

Budowa komina przy istniejącym budynku jest zwykle traktowana jak przebudowa instalacji i nie wymaga pozwolenia, ale procedura zależy od tego, czy budynek jest w rejestrze zabytków lub w strefie ochrony konserwatorskiej i czy przy okazji zmienia się źródło ciepła. To pytanie do wydziału architektury w gminie, zanim zamówi się elementy. Sam odbiór instalacji zawsze robi uprawniony kominiarz.

Czy komin na zewnątrz gorzej ciągnie niż wewnętrzny?

Przy tej samej średnicy i wysokości ciągnie słabiej, bo cała jego długość jest w zimnym powietrzu. Dlatego stosuje się wersję dwuścienną z wełną 30–50 mm lub 70 mm, która utrzymuje temperaturę spalin. Rura jednościenna na elewacji wychładza się tak mocno, że przy kotle gazowym ciąg potrafi zaniknąć, a w środku wykrapla się kondensat.

Jaką średnicę komina zewnętrznego wybrać?

Średnicę podaje producent kotła albo kominka w instrukcji, a przy większych mocach wylicza się ją z PN-EN 13384-1. System DUO kwasoodporny zaczyna się od DN100/160, wersja żaroodporna od DN130/290. Zwiększanie średnicy „na zapas” szkodzi, bo spaliny w za szerokim kominie zwalniają i szybciej się schładzają.

Czy w kominie zewnętrznym żaroodpornym można palić węglem albo ekogroszkiem?

Nie. Systemy, które sprzedajemy, mają w katalogu producenta ikonę zakazu dla kotłów na ekogroszek. Stal żaroodporna 1.4828 jest przewidziana pod drewno i paliwa ekologiczne, przede wszystkim pellet. Siarka z węgla w połączeniu z kondensatem niszczy spoiny szybciej, niż wynosi okres gwarancji.

Co ile trzeba czyścić taki komin?

Częstotliwość zależy od paliwa i wynika z przepisów przeciwpożarowych, a nie z konstrukcji komina. Od strony sprzętu ważne jest to, żeby wyczystkę z drzwiczkami 140 × 140 mm lub 140 × 210 mm zamontować nisko i tak, aby kominiarz miał do niej dostęp bez drabiny. Przy kominie zewnętrznym to łatwe, bo wyczystka wypada zaraz nad odskraplaczem.
